磷化分类与用途
1、按磷化处理温度分类
(1)高温型
80—98℃处理时间为10-20分钟,形成磷化膜厚达10-30g/m2,溶液游离酸度与总酸度的比值为1:(7-8)
优点:膜抗蚀力强,结合力好。
缺点:加温时间长,溶液挥发量大,能耗大,磷化沉积多,游离酸度不稳定,结晶粗细不均匀,已较少应用。
(2)中温型
50-75℃,处理时间5-15分钟,磷化膜厚度为1-7 g/m2,溶液游离酸度与总酸度的比值为1:(10-15)
优点:游离酸度稳定,易掌握,磷化时间短,生产效率高,耐蚀性与高温磷化膜基本相同,应用较多。
(3)低温型
30-50℃ 节省能源,使用方便。
(4)常温型
10-40℃ 常(低)温磷化(除加氧化剂外,还加促进剂),时间10-40分钟,溶液游离酸度与总酸度比值为1:(20-30),膜厚为0.2-7 g/m2。
优点:不需加热,药品消耗少,溶液稳定。
缺点:处理时间长,溶液配制较繁。

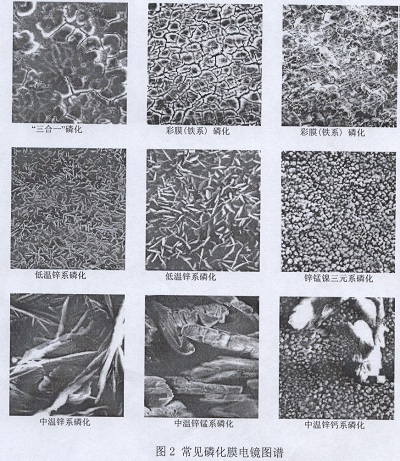

2、按磷化液成分分类
(1)锌系磷化
(2)锌钙系磷化
(3)铁系磷化
(4)锰系磷化
(5)复合磷化 磷化液由锌、铁、钙、镍、锰等元素组成。
3、按磷化处理方法分类
(1)化学磷化
将工件浸入磷化液中,依靠化学反应来实现磷化,应用广泛。
(2)电化学磷化
在磷化液中,工件接正极,钢铁接负极进行磷化。
4、按磷化膜质量分类
(1)重量级(厚膜磷化) 膜重7.5 g/m2以上。
(2)次重量级(中膜磷化)膜重4.6-7.5 g/m2。
(3)轻量级(薄膜磷化)膜重1.1-4.5 g/m2。
(4)次轻量级(特薄膜磷化)膜重0.2-1.0 g/m2。
5、按施工方法分类
(1)浸渍磷化
适用于高、中、低温磷化 特点:设备简单,仅需加热槽和相应加热设备,最好用不锈钢或橡胶衬里的槽子,不锈钢加热管道应放在槽两侧。
(2)喷淋磷化
适用于中、低温磷化工艺,可处理大面积工件,如汽车、冰箱、洗衣机壳体。特点:处理时间短,成膜反应速度快,生产效率高,且这种方法获得的磷化膜结晶致密、均匀、膜薄、耐蚀性好。
(3)刷涂磷化
上述两种方法无法实施时,采用本法,在常温下操作,易涂刷,可除锈蚀,磷化后工件自然干燥,防锈性能好,但磷化效果不如前两种。
磷化用途
1、磷化作用
(1)涂装前磷化的作用
①增强涂装膜层(如涂料涂层)与工件间结合力。
②提高涂装后工件表面涂层的耐蚀性。
③提高装饰性。
(2)非涂装磷化的作用
①提高工件的耐磨性。
②令工件在机加工过程中具有润滑性。
③提高工件的耐蚀性。
2、磷化用途
钢铁磷化主要用于耐蚀防护和油漆用底膜。
(1)耐蚀防护用磷化膜
①防护用磷化膜 用于钢铁件耐蚀防护处理。磷化膜类型可用锌系、锰系。膜单位面积质量为10-40 g/m2。磷化后涂防锈油、防锈脂、防锈蜡等。
②油漆底层用磷化膜
增加漆膜与钢铁工件附着力及防护性。磷化膜类型可用锌系或锌钙系。磷化膜单位面积质量为0.2-1.0 g/m2(用于较大形变钢铁件油漆底层);1-5 g/m2(用于一般钢铁件油漆底层);5-10 g/m2(用于不发生形变钢铁件油漆底层)。
(2)冷加工润滑用磷化膜
钢丝、焊接钢管拉拔 单位面积上膜重1-10 g/m2;精密钢管拉拔 单位面积上膜重4-10 g/m2;钢铁件冷挤压成型 单位面积上膜重大于10 g/m2。
(3)减摩用磷化膜
磷化膜可起减摩作用。一般用锰系磷化,也可用锌系磷化。对于有较小动配合间隙工件,磷化膜质量为1-3 g/m2;对有较大动配合间隙工件(减速箱齿轮),磷化膜质量为5-20 g/m2。
(4)电绝缘用磷化膜
一般用锌系磷化。用于电机及变电器中的硅片磷化处理。
隐石检测拥有一批在业内取得显著成就的专业技术人员,在行业内有着丰富的检测经验。秉承着专注、专业、高效、想客户所想的理念,公司积极增加项目和完善更先进的测试仪器设备,保障每一个检测,分析,研发任务优质高效的完成。同时通过专业所长,为全球数万家优质客户提供最及时的行业技术标准信息,和更高精尖的分析检测解决方案。
隐石检测分别成立了阀门实验室,腐蚀实验室,金相实验室,力学实验室,无损实验室,耐候老化实验室。从事常压储罐检测,锅炉能效检测,金属腐蚀检测,应力应变检测,无损探伤检测,机械设备检测,金相分析,石墨烯纳米材料检测,水质检测,油品检测涉及的服务范围已广泛覆盖到钢铁材料,有色金属材料,石油化工设备,通用机械设备,冶金矿石,建筑工程材料、航空航天材料,高铁船舶材料,汽车用零部件、非金属材料,电子电工产品等各个领域,并获得了CMA和CNAS;双重认可。
侵权删
标签:
Copyright © 2017-2024 江苏隐石实验科技有限公司 All Rights Reserved 备案号:苏ICP备2021030923号-2 苏公网安备32020502001473 技术支持:迅诚科技
