材料腐蚀按腐蚀形态可分为全面腐蚀和局部腐蚀，其中全面腐蚀包括均匀腐蚀和不均匀腐蚀；局部腐蚀包括点蚀、缝隙腐蚀及丝状腐蚀、电偶腐蚀、晶间腐蚀和选择性腐蚀。

全面腐蚀是指各部位腐蚀速率接近、金属的比较均匀的减薄、无明显腐蚀形态差别、同时允许具有一定程度的不均匀性的腐蚀。

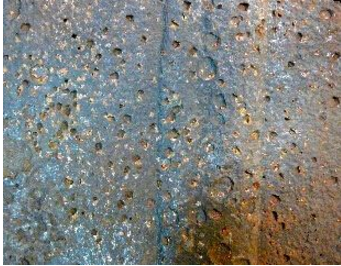

全面腐蚀图片

全面腐蚀发生的条件：腐蚀介质能够均匀地抵达金属表面的各部位，而且金属的成分和组织比较均匀。

均匀腐蚀作为全面腐蚀的一种，也是实验室中常见的一种腐蚀，人们经常根据测定和预测的腐蚀，在过程设计时预先考虑应有的腐蚀裕量，同时均匀腐蚀也可作为预测材料寿命的一种辅助手段。此外，均匀腐蚀是最能反映出金属材料耐蚀性的一种普遍的腐蚀形态。

1、什么是均匀腐蚀？均匀腐蚀的影响？

均匀腐蚀是指接触腐蚀介质的金属表面全面产生腐蚀的现象。均匀腐蚀使金属截面不断减少，对于被腐蚀的受力零件而言，会使其承受的真实应力逐渐增加，最终达到材料的断裂强度而发生断裂。均匀腐蚀的腐蚀速率通常用失重或失厚表示。

均匀腐蚀试验是为了考核金属材料耐均匀腐蚀的能力而开展的，其目的是确定在一定时间内金属材料的腐蚀失重或腐蚀深度的大小，为材料研发以及装备设计时确定服役年限、强度、裕度和防护工艺等提供依据，是金属材料设计使用的重要指标之一。

2、金属均匀腐蚀试验的标准有哪些？有何异同？

JB/T 7901-1999金属材料实验室均匀腐蚀全浸试验方法

GB/T 25147-2010工业设备化学清洗中金属腐蚀率及腐蚀总量的测试方法 重量法

JB/T 7901-1999和GB/T 25147-2010的比较如下表：

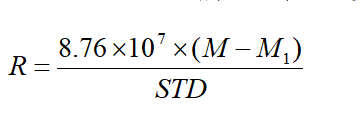

JB/T 7901-1999中腐蚀速率的计算公式为：

式中：R--腐蚀速率，mm/a

M--试验前的试样质量，g

M₁--试验后的试样质量，g

S--试样的总面积，cm²

T--试验时间，h

      D--材料的密度，kg/m³

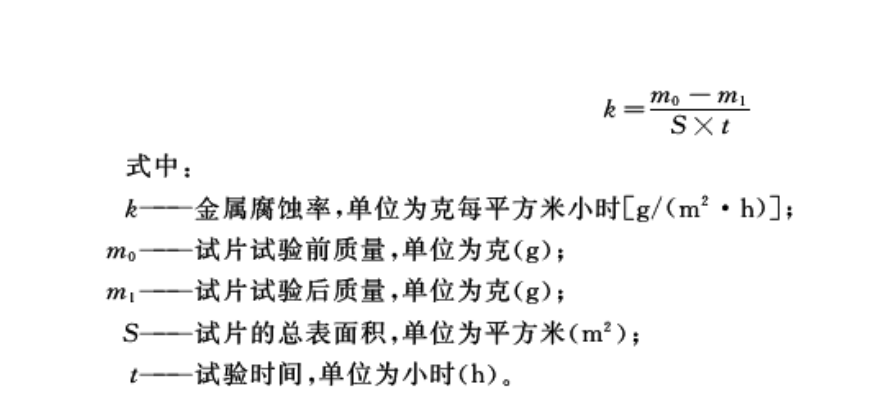

GB/T 25147-2010中金属腐蚀速率k和金属腐蚀总量A的计算公式分别为：
