1、什么是黄铜脱锌腐蚀？

黄铜是由铜和锌所组成的合金，由铜、锌组成的黄铜就叫作普通黄铜，如果是由二种以上的元素组成的多种合金就称为特殊黄铜。黄铜由于具有良好的力学性能、工艺性能、导电导热性能与耐蚀性能, 广泛应用于机械设备制造中，例如阀门、水管、空调内外机连接管和散热器等。黄铜在使用过程中存在选择性腐蚀脱锌现象，如何防止脱锌腐蚀对提高设备寿命至关重要。

脱锌是指铜/锌合金因锌成分的流失而腐蚀，之后剩下多孔或松软的铜的现象。失锌现象是在灵敏合金与天然水或处理水接触时出现。从其名称上可看出，失锌现象就是一种腐蚀过程：铜合金中的锌成份有选择性的没析入水源中，从而留下残余的多孔隙铜。失锌过程可被限制在局部，如通常出现于龙头底座上，或可全面的井影响到装置的整个表面。有些情况下，该腐蚀可以严重到足以引起漏水或开裂现象。因为多孔隙铜具有非常低的机械强度。在一些PH相对高的软水中，这些从失锌过程中所溶解出的锌将沉淀为一碱性锌盐。这种现象通常称为失锌现象。可能会导致装置的水路中部份或完全的被松散的腐蚀产品所堵塞。

黄铜脱锌，是典型成分的选择性腐蚀。其表现形式有均匀的层状脱锌和不均匀的带状或栓状脱锌两种。黄铜脱锌是选择性腐蚀，即合金中活性较强组元的选择性溶解，组元可以是单相固溶体合金中的一种元素，也可以是多相合金中的某一相。选择性腐蚀发生在二元或多元合金中，其中电极电位较负的组元或相优先溶解。抗脱锌铜/锌合金是指具有合适化学成分和物理特性以使其达到脱锌测试要求的合金。零部件的抗脱锌性是基于化学组成成分或在完成全部制造及热处理程序之后通过测试得到的评估。

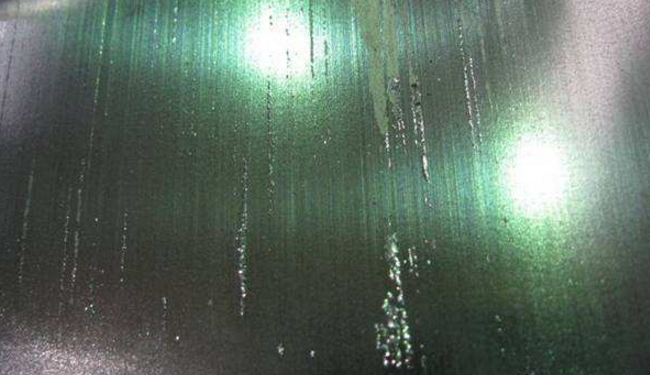

铜脱锌示例图如下：

2、黄铜脱锌腐蚀性能的测定标准有哪些？

GB/T 10119-2008黄铜耐脱锌腐蚀性能的测定

ISO 6509-1:2014金属和合金的腐蚀 含锌铜合金脱锌性的测定 第1部分：试验方法

AS 2345:2006 铜合金的抗脱锌性

（1）GB/T 10119-2008黄铜耐脱锌腐蚀性能的测定

试验原理：由于不同的黄铜材料有着不同的脱锌腐蚀速率，利用氯化铜溶液可加速黄铜的脱锌腐蚀，从而产生不同深度的脱锌层，其深度用金相显微镜测定。

试验溶液：10g/L的氯化铜溶液

试验装置：恒温水浴锅或油浴锅、金相显微镜、玻璃烧杯、电吹风、抛光机、干燥器

试样要求：推荐试样尺寸10mm*10mm*10mm；试样的暴露面积应为100mm²左右，达不到此要求时，应取最大面积。至少3个平行试样。

试验温度：75℃±2℃

试验时间：24h

试验结果评定：平均脱锌层深度、最大脱锌深度、脱锌腐蚀形态（均匀脱锌、局部脱锌）

（2）AS 2345:2006 铜合金的抗脱锌性

适用范围；评估了Ⅱ类合金脱锌敏感度的方法。

试验原理：把准备好的测试件浸泡在氯化铜热溶液中24h，用显微镜观察测量脱锌效果的深度。

试验试剂：蒸馏水或软化水、氯化铜溶液、乙醇或其它适宜溶剂

试验设备；玻璃容器、水浴或油浴槽、显微镜、温度计、金相抛光设备

试样要求：试样的暴露面积应不小于50mm²，达不到此要求时，应取最大面积。

试验温度：75℃±3℃

暴露时间：24h±0.5h

试验结果评定：平均失锌深度
